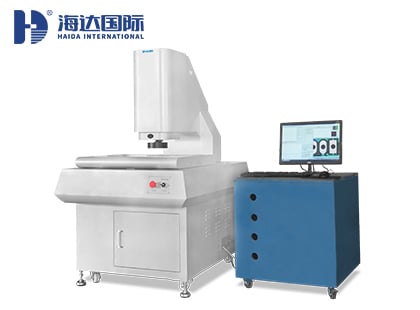

经典型全自动影像测量仪

产品型号：
HD-U3020B
生产研销：
广东、昆山、湖南、福建、天津、山东、重庆、陕西、香港
产品品牌：
海达仪器
出货周期：
7~15天
咨询热线：
陈经理 13544641555（微信同号）

产品性能介绍

Product detail parameters

一、经典型全自动影像测量仪产品简介：

1、全自动光学影像测量仪工作原理：被测工件（置于工作台上）由LED表面光或轮廓光（在底座内）照明后，经变焦距物镜与彩色CCD摄影机罩壳内摄取被测零件影像，再通过S端子传送至计算机及显示器上，软件在显示器上产生的视频十字线为基准，对其进行瞄准测量，通过工作台带动光学尺与在X、Y方向上移动，取空间各点坐标值，由转接卡至计算机，对测量坐标值进行编程自动几何运算，完成各种数据自动测量和数据自动采集工作。适用于飞机异性零件、军工小零件、手机零部件、新能源电池、PCB、FPC、液晶面板、模具以及精密五金的检测和设计开发。

二、经典型全自动影像测量仪应用行业：

广泛应用于飞机小零件，航天研究所，航天标准件，军工异形小件、计量院，导电粒子、PCB板、TP、TFT、手机配件、皿配件、模具产品、刀具、齿轮、五金产品、端子、螺丝、弹簧、电子产品、连接器、钟表、电线、冲压产品、塑胶产品、汽车配件、医疗器械、计量院、高等院校等领域。

三、经典型全自动影像测量仪仪器特点：

①高稳定性，高刚性
采用山东济南青“00”级花岗石底座及立柱，保证了极高的稳定性及刚性。
采用航空高强度7075铝合金工作台，经过严格人工时效，保证导轨安装稳定性和韧性，确保长期使用数据稳定。
②高精度，高可靠性
采用高精密线性导轨和研磨级丝杆，保证仪器极高的机械精度和稳定性。
三轴英国雷立绍金属反射式光栅尺，分辨率为1μm，读数更加稳定可靠。
全封闭钣金设计，电器控制系统，电脑主机，整机三位一体，远途运输安全可靠，启动开关钥匙控制设计，同时增加防鼠患设计。
③高清晰图像
程控式5环40区LED环形表面冷光源设计，角度范围广，覆盖被测零件轮廓面更多，测试零件兼容性更强。LED轮廓光平行光路设计，提高透射光，保证测量精度。
工业级高分辨率彩色CCD，RGB还原性高，高清晰影像效果，白平衡自动调节，确保高品质测量画面。
④全自动控制
三轴CNC闭环控制系统，稳定安全地控制平台移动。
⑤可定制
可实现Z轴非接触式影像精确测高和平面度测量，可加装接触式侧头。

四、自动影像测量仪技术参数

项目	HD-U3020B	HD-U4030B	HD-U5040B
测量行程（mm）	300200200	400300200	500400200
外形尺寸（mm）	13009201600	140010201600	150011201600
仪器重量（Kg）	440	520	600
测量精度（μm）	E（x，Y）:2.5+L/200 E（Z）:5+L/200 (L单位mm）
重复精度（μm）	3
玻璃承载（Kg）	30
放大倍率	光学放大倍率0.7~4.5X，影像放大24~156X （可扩展至12-312X）
光栅尺分辨率	1μm
CCD	美国1/2'高分辨率彩色相机760TVL
传动方式	精密直线导轨+研磨滚珠丝杆
运动控制	台湾台达，伺服电机
面光源	5环40区表面环形LED冷光源，亮度可调
轮廓光源	平行光路设计，无极连续可调LED冷光源
测量软件	自动测量软件
操作方式	程序控制+摇杆
选购件	电脑、MCP测头、自动变焦镜头、激光测头
工作环境	温度：20℃±2℃,湿度30-80%，远离振动：＜0.002g，低于15Hz
电源	单相AC 220V/50Hz/10A
