高速行驶的电动汽车上，电机控制器的电路板同时承受着舱内高温、路面颠簸传来的振动，以及雨天侵入的湿气；高空飞行的无人机导航模块，一边经历高空低温，一边承受机翼传递的持续振动，还要应对快速穿过云层时的湿度骤变。现实中的产品，从来不是只面对单一环境应力。

长期以来，环境试验大多采用"先做温湿度、再做振动"的顺序模式。这种做法把本该同时作用的应力拆开了，既偏离产品真实的服役环境，也可能漏掉只有多应力复合作用才会暴露的缺陷——比如材料在低温脆化后受振开裂，或高温蠕变状态下焊点加速疲劳。三综合试验箱的出现，正是为了补上这一环。

一、湿度三综合振动试验箱是什么？

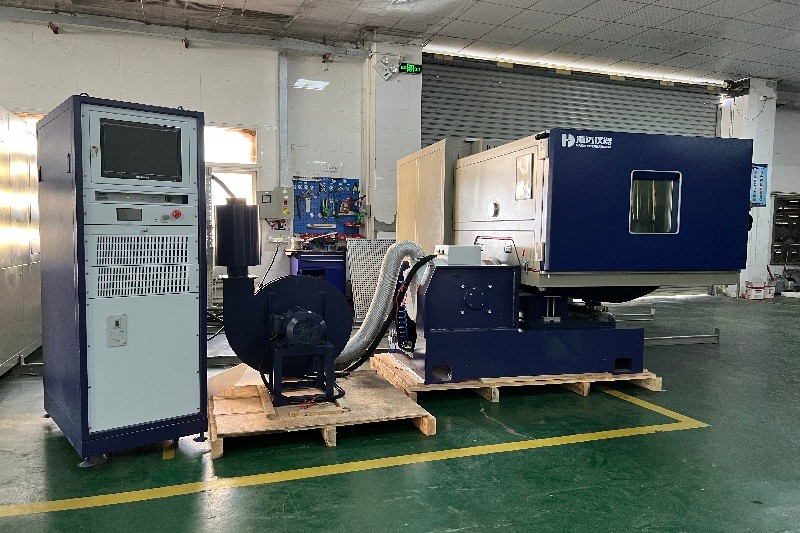

它的正式名称是温度-湿度-振动综合试验系统，行业中常简称为三综合试验箱。与熟悉的恒温恒湿箱或振动台不同，它不是把两类设备简单拼在一起，而是要在同一试验空间内，同步、连续、可编程地施加温度、湿度和振动三种应力。

一套完整的三综合系统通常由四部分组成。

第一，温湿度环境箱。提供可控的温度与湿度环境，箱体需要为振动台动圈预留通道，因此结构上要做特殊设计，与普通试验箱不能等同。

第二，振动试验系统。多为电磁式，包含激振发生器、功率放大器、冷却装置和控制系统，可输出正弦振动、随机振动和冲击。

第三，连接与密封结构。振动台动圈穿过箱体底部进入试验空间，接口处既要保证振动能量有效传递，又要防止漏气和漏湿。这是整套系统最容易出问题、也最能体现集成功底的部分。

第四，控制系统与数据采集。负责三路应力的同步协调，保证温度、湿度、振动按预设程序同步变化，并实时记录数据。

以市场上常见的电磁式三综合系统为例，振动台最大正弦激振力可达 1000kgf 量级，频率范围覆盖 2 至 3000Hz，环境箱温度范围可做到 -40℃ 至 +150℃，湿度范围 30% 至 95%R.H.，具体配置需按试验对象和标准要求确定。

二、为什么必须同时施加三种应力？

核心在于应力耦合效应。

温度与振动叠加时，材料热膨胀系数差异带来的装配应力会与振动应力叠加，加速焊点疲劳和接插件松动。

湿度与振动叠加时，水汽渗入材料内部使界面强度下降，振动会加速裂纹扩展。印制电路板吸湿后再承受振动，开裂风险会明显上升。

温度与湿度叠加时，热胀冷缩与湿气侵入共同作用，容易造成封装分层和凝露腐蚀。

三种应力同时作用时，还可能触发只在复合条件下才出现的间歇性故障和早期失效。

这就是所谓"1+1+1 大于 3"的含义：单一应力试验各自都通过的产品，在复合应力下仍可能失效。

三、与分体式顺序试验有什么区别？

传统做法是温湿度试验与振动试验在不同设备上先后完成。这种方式的局限在于，样品做完温湿度试验后需要搬运并重新安装到振动台上，这个过程本身可能引入损伤，而低温脆化等状态也会在搬运和升温过程中发生变化，导致振动阶段的实际状态与真实工况不符。

综合试验的价值在于：让样品在规定的温度和湿度状态下直接接受振动，真实再现多应力耦合工况，同时省去搬运环节。

四、典型应用场景

第一，汽车电子。电机控制器、传感器、车载娱乐系统、域控制器等，需要模拟发动机舱振动叠加温度循环与湿气的复合环境，这是三综合试验应用最广泛的领域之一。

第二，航空航天。机载电子设备、导航系统、飞控组件，需要再现飞行振动、高空低温和湿热交替的共同作用。

第三，军工装备。通信设备、雷达、导弹部件等，常按军用标准要求开展更严酷的复合环境试验。

第四，新能源与储能。动力电池包、电池管理系统、储能变流器，需要在温度、湿度和振动同时作用下验证结构安全与电气可靠性。

第五，轨道交通。列车控制系统、信号设备、牵引变流器，需承受轨道振动叠加温度变化和潮湿环境的长期作用。

第六，通信与消费电子。基站设备、户外机柜、移动终端，需要验证运输振动与实际使用温湿度环境的叠加影响。

五、必须掌握的国家标准号

三综合试验的标准体系，最需要注意的是近年来的版本更替，用错版本是很常见的失误。

- GB/T 2423.35-2019《环境试验 第2部分：试验和导则 气候（温度、湿度）和动力学（振动、冲击）综合试验》：现行有效（2025 年复审结论为继续有效），2019 年 6 月发布、2020 年 1 月实施，等同采用 IEC 60068-2-53:2010。该标准全部代替了 GB/T 2423.35-2005、GB/T 2423.36-2005 和 GB/T 2424.22-1986，是国内温度湿度与振动综合试验最核心、最直接的方法标准。

- GB/T 44279-2024《温度-湿度-振动-低气压综合环境试验系统》：现行，2024 年 8 月发布、2025 年 3 月实施。这是面向设备本身的国家标准，规定了综合环境试验系统的技术要求与检验方法，采购和验收三综合设备时，这是最新也最对口的依据。

- GB/T 2423.63-2019《环境试验 第2部分：试验方法 试验：温度（低温、高温）/低气压/振动（混合模式）综合》：现行，但需要注意，它的组合要素是温度、低气压和振动，并不包含湿度，与本文讨论的温湿度振动三综合是不同的试验类型，引用时不要混淆。

- GB/T 2423.59-2008 与 GB/T 2423.102-2008：分别规定温度/低气压/振动（随机）与温度/低气压/振动（正弦）综合试验，属于同类综合试验的补充依据。

- GB/T 2423.34-2024《环境试验 第2部分：试验方法 试验Z/AD：温度/湿度组合循环试验》：现行，2024 年 8 月发布、2025 年 3 月实施，等同采用 IEC 60068-2-38:2021，替代 2012 版，是温湿度组合循环的部分常用依据。

- 单项方法标准：GB/T 2423.1-2008（低温）、GB/T 2423.2-2008（高温）、GB/T 2423.3-2016（恒定湿热）、GB/T 2423.4-2008（交变湿热）、GB/T 2423.10（正弦振动）、GB/T 2423.56（随机振动）、GB/T 2423.5（冲击）、GB/T 2423.43-2008（振动冲击试验样品的安装）。

- 设备检验：GB/T 5170 系列《电工电子产品环境试验设备检验方法》，是设备验收与计量校准的常用依据。

行业专用标准与国外标准：GJB 150.24A-2009《军用装备实验室环境试验方法 第24部分：温度-湿度-振动-高度试验》，军工领域的四综合试验依据；ISO 16750-4《道路车辆 电气电子设备的环境条件和试验 第4部分：气候负荷》及其对应国标 GB/T 28046.4，是汽车电子常用依据；国际标准 IEC 60068-2-53:2010 是 GB/T 2423.35 的采标源头，出口项目常直接引用。

对设备使用方来说，先判断试验要素组合（是温湿度振动，还是温度低气压振动），再锁定标准号和版本，比单纯记住标准编号更重要。海达仪器在为用户做方案设计时，也会先与客户确认试验依据的标准版本，再据此确定设备配置。

六、关键参数与选型要点

- 温度范围与均匀度：范围按产品实际使用极限加余量确定，同时关注均匀度和波动度，风道设计与样品摆放方式都会影响实测结果。

- 湿度范围与控制精度：常规可覆盖 30% 至 95%R.H.，低湿工况对除湿能力要求更高。

- 振动推力与频率范围：推力按样品重量、加速度和夹具重量综合计算，不能只看空载指标。

- 台面尺寸与固定方式：应能容纳样品并保证刚性连接，频率较高时夹具的一阶共振频率必须高于试验上限。

- 连接处的密封与传力：动圈与箱体的密封结构决定了能否长期稳定运行，是选型时最容易忽略却最关键的一环。

- 同步控制能力：温度、湿度、振动三路程序能否真正同步运行，以及数据记录是否完整可追溯。

- 验收方式：建议在带载条件下实测温湿度均匀度与振动响应，而非只核对铭牌参数。

在这些环节上，具备系统集成能力的厂家与单纯拼装设备的厂家差别明显。像海达仪器这类长期从事环境可靠性试验设备研发的企业，会在动圈通道密封、夹具共振规避和带载验证等环节做专项设计，帮助用户把设备能力与试验标准真正对应起来。

七、常见误区

误区一，认为三综合就是把试验箱和振动台拼在一起。实际上，连接密封、同步控制与带载能力才是技术门槛，拼装设备在实际使用中往往出现漏气、温湿度偏离或振动传递失真。

误区二，引用已被代替的标准版本。GB/T 2423.36-2005 早已被 GB/T 2423.35-2019 全部代替，如果试验大纲仍写旧版号，可能导致数据不被客户认可。

误区三，把 GB/T 2423.63 当作温湿度振动三综合标准。该标准的要素是温度、低气压和振动，不含湿度，属于另一类综合试验。

误区四，忽略夹具设计。多应力试验中夹具既要传力，又要在高温高湿环境中保持稳定，夹具不当会直接导致试验失败。

八、常见问题解答

Q：三综合试验和分体式顺序试验，结果能互相替代吗？ A：不能。顺序试验拆分了应力，无法反映耦合效应，两者的失效模式可能不同。

Q：是不是所有产品都适合做三综合试验？ A：不是。应先分析产品实际承受的应力组合，只有当三种应力确实同时作用时，三综合才有意义。

Q：三综合设备验收要注意什么？ A：重点在带载能力、三路同步性和连接处密封，建议在实际使用的温湿度与振动条件下做实测验证。

九、结语

产品的失效，往往不是单一环境因素造成的，而是多应力耦合的结果。温度、湿度和振动同时施加，才能把那些只在复合条件下才会出现的缺陷提前逼出来。理解三应力耦合的机理，注意 GB/T 2423.35-2019 已代替旧版综合试验标准、GB/T 2423.63 并不包含湿度这两个关键区分点，再按 GB/T 44279-2024 的设备要求做好选型与验收，试验结果才能真正支撑产品可靠性设计。海达仪器在环境可靠性试验设备领域持续投入，为用户提供从方案设计、标准解读到安装调试与售后校准的完整支持，帮助企业把复合环境下的可靠性风险前置化解。
