停车场的橡胶轮胎，侧面用上几年会出现一圈细密裂纹；雨刮胶条用了两个夏天，边缘开始发硬发毛；户外的电缆护套、门窗密封条、软管，明明没怎么受力，表面却先裂了。这些现象有一个共同的推手——臭氧。

臭氧在大气中含量极低，却是橡胶制品最头疼的敌人。它不需要高温和强光，只要空气中有微量臭氧，配合拉伸应变，就会在垂直于应力方向的位置咬出细小裂口，并随时间不断扩展。这种破坏在使用初期几乎看不出来，等发现时往往已影响密封、绝缘或承载功能。

靠自然环境观察臭氧龟裂往往要等上一年半载，研发和供应商筛选等不起。臭氧老化试验箱的作用，就是在实验室制造浓度可控、温度恒定、无光干扰的环境，把侵蚀过程加速数十倍，在几十小时内判断材料的抗臭氧能力。

一、臭氧老化试验箱是怎么工作的？

它的核心，是一套能产生、维持并实时监测臭氧浓度的环境系统，大致由五部分组成。

第一，臭氧发生系统。常见做法是用紫外灯管照射空气产生臭氧，或采用电晕放电方式。发生器输出是否稳定，直接决定箱内浓度能否长期维持在设定值。

第二，箱体与气流循环。箱体多为不锈钢内胆，配循环风机使臭氧均匀分布。气流组织是否合理，决定了不同位置的试样是否处在同一浓度条件下，批量试验时尤其关键。

第三，温湿度控制系统。臭氧龟裂对温度敏感，标准通常规定在恒定温度下进行，例如 40℃，并要求把相对湿度控制在规定范围。

第四，浓度监测与闭环控制。这是设备的技术门槛所在。箱内传感器实时反馈浓度，控制系统据此调节发生器输出，把浓度稳定在设定值附近。设备好不好用，很大程度上取决于这套闭环的响应速度和长期漂移。

第五，试样架与拉伸装置。试样需按标准规定的伸长率夹持固定，静态试验用固定夹具，动态试验则需要连续往复运动的机构。

此外还有尾气处理系统：臭氧对呼吸道有刺激，废气必须分解处理后再排放。

二、臭氧为什么会咬坏橡胶？

理解机理，才能明白试验为什么要这样设定条件。

橡胶分子链中含有大量不饱和双键，化学性质活泼，容易与臭氧反应。臭氧分子接触橡胶表面后会迅速攻击双键，使分子链断裂，在表面生成一层极薄的氧化膜。

如果橡胶完全不受力，这层膜还能勉强起保护作用。但只要橡胶处于拉伸状态，表面就会形成微小的应力集中点，氧化膜在此处被拉裂，暴露出新鲜表面，臭氧继续攻击新的断面，裂口便由此产生并向纵深发展。

这解释了几个关键现象：裂纹方向往往垂直于受力方向；应变过小不易产生裂口，应变过大反而可能因分子取向而减缓，两者之间存在敏感区间，这也是标准要求测试多条不同伸长率的原因；光照和高温会协同加速老化，故标准要求在无光线直接照射条件下进行；浓度越高龟裂越快，但过高会改变破坏机理，因此标准对浓度范围有明确规定。

三、静态拉伸与动态拉伸有什么区别？

这是臭氧老化测试中最基本的分野，对应两项不同的国家标准。

静态拉伸试验：试样被拉伸到规定伸长率后固定不动，整个试验周期保持恒定应变，考察材料在持续应力下的抗臭氧能力，适用于密封条、胶管、垫片、涂覆织物等长期处于拉伸状态的制品，对应标准为 GB/T 7762-2014。

动态拉伸试验：试样按规定的频率和行程连续往复运动，应变周期性变化。橡胶表面不断被拉伸和回缩，氧化膜反复破裂，破坏速度通常快于静态条件，适用于轮胎胎侧、传动带、减震件等实际处于动态受力的制品，对应标准为 GB/T 13642-2015。

两者不能相互替代，数据也不能直接比较。委托检测或制定企业标准时，必须先明确产品实际受力状态，再选择对应方法。

四、典型应用场景

第一，轮胎与橡胶制品。轮胎胎侧、内胎、胶带、胶辊、橡胶密封件是臭氧老化试验最经典的对象，材料入库与配方验证通常都要求提供耐臭氧数据。

第二，汽车零部件。门窗密封条、雨刮胶条、天窗密封胶、发动机舱内的橡胶件，长期暴露在含臭氧空气中，同时承受装配应力和温度变化，主机厂一般有专门的材料规范。

第三，电线电缆。橡胶或弹性体护套电缆在户外敷设时，护套既要耐臭氧又要耐候，GB/T 2951.21-2008 专门规定了电缆弹性体混合料的耐臭氧试验方法。

第四，橡胶与塑料软管。输气软管、液压软管、汽车燃油管在工作状态下处于拉伸或弯曲状态，耐臭氧性能直接影响使用寿命。

第五，涂覆织物与篷布。充气艇、储水袋、篷布所用涂覆织物长期户外使用且承受拉伸，耐臭氧性能是必检项。

第六，光伏与户外新能源设备。密封胶、接线盒密封件、支架缓冲垫等橡胶件长期暴露在户外，耐臭氧老化能力直接关系到设备长期可靠性。

五、必须掌握的国家标准号

臭氧老化测试的标准体系在国内已比较完整，主要依据以下标准：

- GB/T 7762-2014《硫化橡胶或热塑性橡胶 耐臭氧龟裂 静态拉伸试验》：现行版本，2014 年 12 月发布、2015 年 6 月实施，全部代替 GB/T 7762-2003，非等效采用 ISO 1431-1:2004。标准规定试样在静态拉伸应变下、暴露于含一定浓度臭氧的空气中、在规定温度且无光线直接影响的条件下进行试验，是国内最核心的臭氧老化方法标准。

- GB/T 13642-2015《硫化橡胶或热塑性橡胶 耐臭氧龟裂 动态拉伸试验》：现行版本，规定动态拉伸条件下的试验方法，与静态法配套使用。

- GB/T 35804-2018《硫化橡胶或热塑性橡胶 耐臭氧龟裂 测定试验箱中臭氧浓度的试验方法》：现行版本，专门规定箱内臭氧浓度测定方法，是设备校准和数据可信度的重要支撑。

- GB/T 11206-2009《橡胶老化试验 表面龟裂法》：现行版本，修改采用 ASTM D518，用于评定橡胶表面龟裂程度。

- GB/T 2951.21-2008《电缆和光缆绝缘和护套材料通用试验方法 第21部分：弹性体混合料专用试验方法 耐臭氧试验-热延伸试验-浸矿物油试验》：现行版本，等同采用 IEC 60811-2-1，线缆行业送检的主要依据。

- GB/T 24134-2009《橡胶和塑料软管 静态条件下耐臭氧性能的评价》、GB/T 18949-2003《橡胶和塑料软管 动态条件下耐臭氧性能的评定》：软管类产品专项依据。

- HG/T 2716-2008《橡胶或塑料涂覆织物 静态耐臭氧龟裂性能的测定》：涂覆织物行业标准。

国际与国外常用标准：ISO 1431-1（最新为 2024 版，GB/T 7762 的采标源头）、ISO 1431-3（试验箱臭氧浓度测定）、ASTM D1149（北美供应链常用）、ASTM D1171、ISO 7326 与 ISO 10960（软管静态与动态耐臭氧评估）、DIN 53509 系列、JIS K 6259 系列。

需要注意，不同标准对臭氧浓度、温度、湿度、伸长率和试验时长的规定并不一致，报告必须注明所采用的标准号和具体试验条件，否则数据无法互认。

六、关键参数与结果评定

- 臭氧浓度：常用 (25±5)×10⁻⁸、(50±5)×10⁻⁸、(100±10)×10⁻⁸、(200±20)×10⁻⁸，即常说的 25、50、100、200 pphm，按产品标准选定，并定期用专门方法核查。

- 试验温度：标准试验温度常设为 40℃±2℃，也可按协议选择 23℃ 等。

- 相对湿度：一般控制在较低湿度范围；若制品用于潮湿气候，则按要求在较高湿度下进行。

- 伸长率：常从 5%、10%、15%、20%、30%、40%、50%、60%、80% 中选取一个或多个，允差一般为 ±1% 或 ±2%。

- 试验时长：常见 24h、48h、72h、96h，依据产品标准或客户协议。

- 空气流速与光照：箱内气流应保证臭氧均匀，试验通常在无光线直接照射条件下进行。

结果评定通常采用目视法：在规定照明条件下观察试样表面是否出现龟裂，记录首次出现龟裂的时间，并按标准图谱评定龟裂数目与程度。为便于量化，不少企业还会对比试验前后的拉伸强度、断裂伸长率与硬度变化。

七、设备选型与使用要点

臭氧老化试验箱看似简单，实际使用中容易出现浓度波动大、分布不均、长期漂移等问题，选型时建议关注：

- 浓度控制能力：能否在设定值附近长期稳定，有无闭环调节，稳定时间与恢复时间是多少。

- 浓度均匀性：箱内不同位置的浓度差异应在合理范围内，批量试验时尤其重要。

- 校准便利性：是否便于接入标准方法核查，这是设备长期可信的基础。

- 试样架与动态机构：夹具是否规范，能否保证试样均匀拉伸；动态试验需考察往复频率与行程准确性。

- 安全与记录：尾气处理是否有效、箱门有无安全联锁，运行曲线与浓度记录能否导出保存。

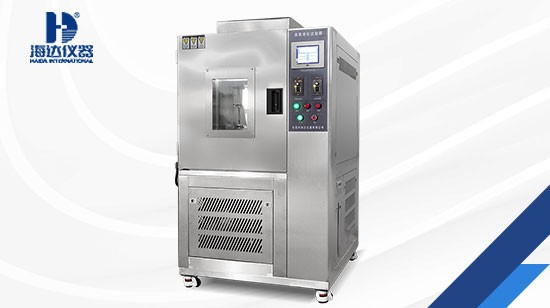

验收时建议以实测数据为准：在空载和带载条件下分别测试浓度稳定性与均匀性，并在实际使用的浓度点验证，而不是只看铭牌参数。像海达仪器这类长期从事环境可靠性与老化检测设备研发的企业，其 HD-E801 系列臭氧老化试验箱在浓度闭环控制、温湿度稳定性和试样架配置上提供了多种选择，便于企业按 GB/T 7762-2014 等标准开展日常检测。

常见误区有三个：认为浓度越高越好，忽略浓度校准导致数据系统性偏差，以及把静态与动态结果混用（两者应力状态不同，数据不可比）。

八、常见问题解答

Q：臭氧老化试验做多久合适？ A：由产品标准或客户协议规定，常见为 24 至 96 小时，也有按性能一致性要求延长到数百小时的。

Q：静态拉伸试验该选哪个伸长率？ A：按制品实际工作状态对应选择。密封条、软管类常选 20%，涂覆织物常用更大伸长率，具体以标准或协议为准。

Q：试验后试样出现裂纹，怎么判定等级？ A：在统一照明条件下目视评定，参照标准图谱判断龟裂数目与程度，必要时配合性能测试量化。

Q：GB/T 7762-2014 与 ISO 1431-1 有什么区别？ A：前者非等效采用 ISO 1431-1 的较早期版本，后者已于 2024 年更新，出口业务应确认客户指定版本。

九、结语

臭氧龟裂的可怕之处，在于它悄无声息：不需要高温暴晒，也不需要机械磨损，只要空气中有微量臭氧，加上一点持续的拉伸，橡胶就会慢慢裂开。理解静态与动态试验的区别，用对 GB/T 7762-2014 与 GB/T 13642-2015 等标准号，做好浓度校准与均匀性管理，试验数据才能真正指导配方优化与供应商管控。海达仪器在环境可靠性与老化检测领域持续投入，为用户提供从设备选型、标准解读到售后校准的完整支持，帮助企业把耐臭氧风险控制在研发阶段。
