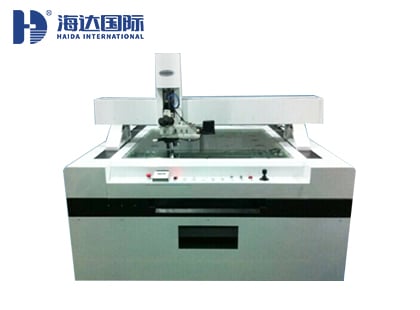

龙门型工具显微镜

  • 产品型号:
    HD-U140120XL
  • 生产研销:
    广东、昆山、湖南、福建、天津、山东、重庆、陕西、香港
  • 产品品牌:
    海达仪器
  • 出货周期:
    7~15天
  • 咨询热线:
    陈经理 13544641555(微信同号)
  • 点击查看价格,咨询在线客服
  • 产品性能介绍
  • Product detail parameters

一、龙门型工具显微镜仪器用途:
  ①55寸触摸面板:金线宽度,镀膜金线形状,金线搭桥形状结构,金线边界形状,镀层之间距离。
  ②55寸CELL段液晶导电离子尺寸、个数、形状、胶水粘胶形状尺寸、异物。
  ③55寸模组段OLB导电离子压接形状,个数,尺寸,PCB导电离子观察,测量,绑定异物观察!
  ④55寸整体外形尺寸量测。

二、龙门型工具显微镜规格参数:

仪器型号

HD-U140120XL

量测行程XYZ(mm)

2000*1500*800

光学测量系统

CCD:2/3"(Gige LE)分辨率1280*1024*130万像素

显微镜镜头:奥林巴斯MX-61

物镜:5X、10X、20X、50X、100X

显示分辨率:0.0001mm

光学专用测量软件

光学测量系统

X、Y≤(2+L/200)um ,Z≤0.01mm

程控光源系统

下光源:条形光源,亮度可进行调节表面光:卤素灯和同轴光,亮度可进行调节。荧光照明。

裸机尺寸

1400*1200*200mm

仪器净重

5500KG

工作台负载

80KG

仪器电源

220V(AC) 50HZ  125W

结构形式

龙门桥式移动

操作方式

摇杆/鼠标
