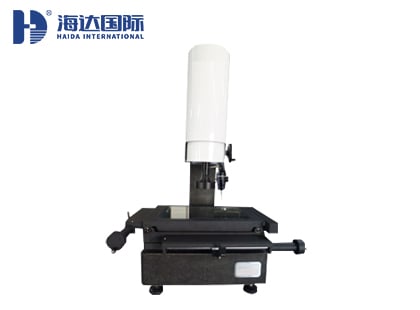

2.5D型手动影像测量仪

产品型号：
HD-U2010MT
生产研销：
广东、昆山、湖南、福建、天津、山东、重庆、陕西、香港
产品品牌：
海达仪器
出货周期：
7~15天
咨询热线：
陈经理 13544641555（微信同号）

产品性能介绍

Product detail parameters

一、2.5D型手动影像测量仪应用行业：
广泛应用于飞机小零件，航天研究所，航天标准件，军工异形小件、计量院，导电粒子、PCB板、TP、TFT、手机配件、皿配件、模具产品、刀具、齿轮、五金产品、端子、螺丝、弹簧、电子产品、连接器、钟表、电线、冲压产品、塑胶产品、汽车配件、医疗器械、计量院、高等院校等领域。

二、2.5D型手动影像测量仪仪器特点：
①稳定高刚性
采用山东济南青“00”级花岗石底座及立柱，保证了极高的稳定性及刚性。
采用高精密V型导轨，保证仪器极高的机械精度和稳定性。
采用高牌号铸铁工作台，经过严格人工时效，保证导轨安装稳定性和韧性
②高品质图像
程控式3环8区LED环形表面冷光源设计，角度范围广，覆盖被测零件轮廓面更多，测试零件兼容性更强。LED轮廓光平行光路设计，提高透射光，保证测量精度。
1/3〃高分辨率彩色CCD 600TVL，确保高品质测量画面。
③高精度
三轴高精度玻璃光栅尺，分辨率为1μm读数稳定可靠，精度高。
④2.5D测量
采用英国RENISHAW MCP测头，可实现Z轴非接触式测高和平面度测量，测量精度高。

三、2.5D型手动影像测量仪技术规格参数：

项目	HD-U2010MT	HD-U3020MT	HD-U4030MT	HD-U5040MT
测量行程（mm）	200100200	300200200	400300200	500400200
外形尺寸（mm）	500550950	700650950	980750950	1050800950
仪器重量（Kg）	150	180	300	500
测量精度（μm）	E_（x，Y）:3+L/200 E_（Z）:5+L/200 (L单位mm）
玻璃承载（Kg）	25
镜头	0.7~4.5X手动卡位变倍镜头
放大倍率	34~220X
光栅尺分辨率	玻璃光栅尺，分辨率1μm
CCD	1/3高分辨率彩色相机600TVL
传动方式	V形精密交叉导轨+无压螺杆
工作距离	90mm
接触测头	英国RENISHAW MCP测头
面光源	3环8区LED冷光源，256级亮度连续可调
轮廓光源	平行光路LED冷光源，256级亮度连续可调
测量软件	手动测量软件
操作方式	手动
选购件	电脑、MCP测头、自动变焦镜头、激光测头
工作环境	温度：20℃±2℃,湿度30-80%，远离振动：＜0.002g，低于15Hz
电源	单相AC 220V/50Hz/10A
