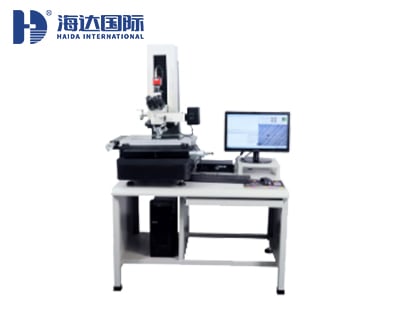

标准型工具显微镜

  • 产品型号:
    HD-U2010X
  • 生产研销:
    广东、昆山、湖南、福建、天津、山东、重庆、陕西、香港
  • 产品品牌:
    海达仪器
  • 出货周期:
    7~15天
  • 咨询热线:
    陈经理 13544641555(微信同号)
  • 点击查看价格,咨询在线客服
  • 产品性能介绍
  • Product detail parameters

一、工具显微镜产品简介:
  工具显微镜是在是在光学影像的基础上发展起来的,功能更强大。采用全新半复消技术,集明场、斜照明、偏光等多种观察方式,任何观察下都呈现清晰锐利的显微图像,可根据实际应用,进行功能选择,是工业检测的有效工具。



二、工具显微镜产品特点:
  1.观察方式明场/斜照明/偏光/DIC
  2.光学系统:无限远色差校正光学系统
  3.目镜:高眼点大视野平场目镜PL10X/22mm
              高眼点大视野平场目镜PL10X/22mm,视度可调,可带测微尺
              高眼点大视野平场目镜PL15X/16mm
  4.物镜:LMPL无限远长工作距金相显微镜
  5.观察筒:30°铰链式三目,分光比,双目:三目=100:0或50:50
  6.转换器:五孔内倾式转换器,带DIC插槽


三、工具显微镜规格与参数:

型号

HD-U2010X

HD-U3020X

HD-U4030X

工作台

X/Y行程(mm)

200*100

300*200

400*300

Z轴行程(mm)

有效空间245mm,调焦行程200mm,工作距离95mm

金属台面尺寸(mm)

400*300

500*400

500*400

玻璃台面尺寸(mm)

230*130

330*230

430*330

传动形式

X/Y/Z三轴精密V型导轨,X/Y轴光杆传动,Z轴光轴传动

测量伺服驱动系统

光学尺分辨率:X/Y/Z轴0.0005MM(0.5UM)

测量精度:≤3UM+L/200 重复精度:≤3UM+L/200

多功能数据处理器可测点、线、圆弧、圆、角度等

图形系统

摄像机:日本彩色 1/2″CCD 摄像机放大倍率30-230X

物镜放大倍率:5X 10X 20X 50X

目镜组

10倍双筒镜    总放大倍数50X-500X

照明系统

表面光源与透射光源LED冷光源、寿命长、亮度可调

仪器外形尺寸

L*W*H(mm)

600*400*1100

750*500*1100

850*600*1200

仪器重量(Kg)

150

180

250
