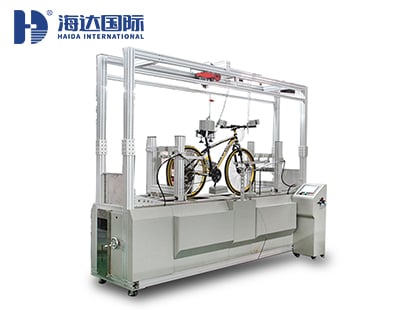

电动自行车综合性能试验机

  • 产品型号:
    HD-S519
  • 生产研销:
    广东、昆山、湖南、福建、天津、山东、重庆、陕西、香港
  • 产品品牌:
    海达仪器
  • 出货周期:
    7~15天
  • 咨询热线:
    陈经理 13544641555(微信同号)
  • 点击查看价格,咨询在线客服
  • 产品性能介绍
  • Product detail parameters

一、电动自行车综合性能试验机设备方案

1)平行放置的两组滚动鼓, 每个直径250mm +/-25mm

2)滚动鼓长度 500mm

3)两鼓之间可调距离范围: 700mm 到1250 mm,

4) 转动方式改为车轮中轴转动(模拟有人在踩脚蹬),使自行车车轮转动,滚动鼓作为从动结构且滚动鼓轴端连接处设有磁粉离合器,让测试电动车用自身的驱动系统驱动一组滚动鼓。并可以调节滚动鼓的旋转阻力,使扭力达到100NM以上,调整并保持电动车上电机的输出电流。

5)本机提供有一个直流稳压电源,(0-48V,0-10A) 供应直流电压予测试中的电动自行车。

6)本机包括一组测试砝码 (分别在鞍座,把手,脚踏),按客户要求配置。

7)测试时样品固定方式有水平式固定改为三角式固定,且固定方位由前/后叉改为前后轮轮毂中轴上,确保在测试过程中样品不会左右摇晃;

8)撤销样品放置平面可升降(模拟自行车爬坡测试)方案,增加滚动鼓扭矩以便达到增加阻力效果,模拟爬坡测试;

9)测试时,可同时监控样品车速、电池电流变化、马达电压变化等参数,并在同一系统中显示出来;


二、电动自行车综合性能试验机试验内容及方法
1.试验方法:
a.可设定驱动设备滚轮之扭拒 T1:0-10kg-cm 及计算测试车之输出扭T2
b.可检测及记录行驶里程。
c.可检测电池输入之电压 V/电流A/功率W 记录使用安时(A.HR)。
d.可检测记录试车之轮胎转数: N2(RPM)及测试滚轮之转数N1(RPM)。
e.可计算记录电池用量:安时(A.HR)。
f.可设定电池电压低于设定值时即停止测试。
2.助动性能检测:检验电动车在行驶过程中没有通过脚踏出力,电动车会自动切断电源停止供电,达到一定的 速度后电动车也会自动切断电源,以达到锻炼及安全的双重作用。当按照EN15194-2009 4.2.4.2 中描述的方法
测试时,计算机自动做如下记录:
1)辅助动力只有当骑行者向前踩踏的时候才提供,执行本测试时计算机自动启动被测自行车的中轴,
并自动时刻记录电动车的电机电流,当中轴转动为前进方向时转速加快电流加大,当转速减低时电流曲 线随之变化;
2)当骑行者停止向前踩踏的同时辅助动力必须切断,切断的距离如果配合刹车杆切断开关使用的话不能超过5M, 如果不使用刹车杆切断开关的话,不能超过2M。执行本测试时计算机自动启动被测自行车的中轴,并自动时刻记录电动车的电机电流变化曲线及停止踩踏后的滚筒经过的距离,并自动判断是否合格。
3)当车子达到设计最大辅助速度时辅助动力输出必须逐渐下降并最终切断,执行本测试时计算机自动 启动被测自行车的中轴,并自动时刻记录电动车的电机电流,通过电流曲线来判断。
4)辅助动力必须是逐渐以及平稳的施加的,执行本测试时计算机自动启动被测自行车的中轴,并自动时刻记录电动车的电机电流,通过电流曲线来判断。
将该项测试进行十次然后取平均值。

5)测试时,计算机自动监控自行车的中轴转速,并显示当前速度值;

本机全程电脑监控,可做定时、定距离测试,并有断电保护功能!


三、电动自行车综合性能试验机设备工作环境

温度为5℃40℃,相对湿度20%~80%RH

工作电源:380V 50Hz


四、电动自行车综合性能试验机测试系统方案

测试项目主要包括加速性能、最高车速、等性能试验。

1、适应测试产品

两轮电动车及电动摩托车(轴重不超过350kg)

2、供货范围

如下表所示:

序号

货物名称

数量

品牌

1

转毂

1

HD

2

转毂负载

1

HD

3

转速传感器

1套

海德

4

研华工控机

1套

研华

5

液晶显示器

1套

PHILIPS

6

电压传感器

1套

施耐德

7

电流传感器

1套

施耐德

8

控制柜

1套

HD

9

PLC

1套

汇川

10

前轮夹具

1套

HD

11

导轨

1套

HD

12

校准装置

1套

HD

13

控制软件

1套

HD

14

信号采集和处理软件

1套

HD

15

信号线缆

若干

HD

16

动力线缆

若干

HD


五、电动自行车综合性能试验机系统提供主要试验项目及执行标准

(一)主要实验项目

最高车速性能试验

起步加速性能试验

超越加速性能试验

自定义行驶曲线

显示数据:行驶电流、行驶电压、行驶功率、行驶车速、行驶里程等,并

按照数据实时回执曲线图。


六、电动自行车综合性能试验机主要技术规格

型式

参数

电能负荷

220V±5%AC、50Hz、10kVA

最高车速(Km/h)

100

车速测试精度

1/2048

里程测试误差

±2%

信号相应速度(ms)

≤100

电压测试范围(V)

5-80

电压测试精度(mv)

20

电流测试范围(A)

0-30

电流测试精度(MA)

17

转毂直径(MM)

250

转毂宽度(MM)

250

工控机配置

联想主流配置

显示器尺寸

19寸

表面处理

镀铬表面

前轮夹具形式

手动

夹具适合车轮宽度范围(MM)

20-300

轮距调节范围(mm)

700-1250

台体尺寸(mm)

1975×2568×531(与实际可略有出入)
