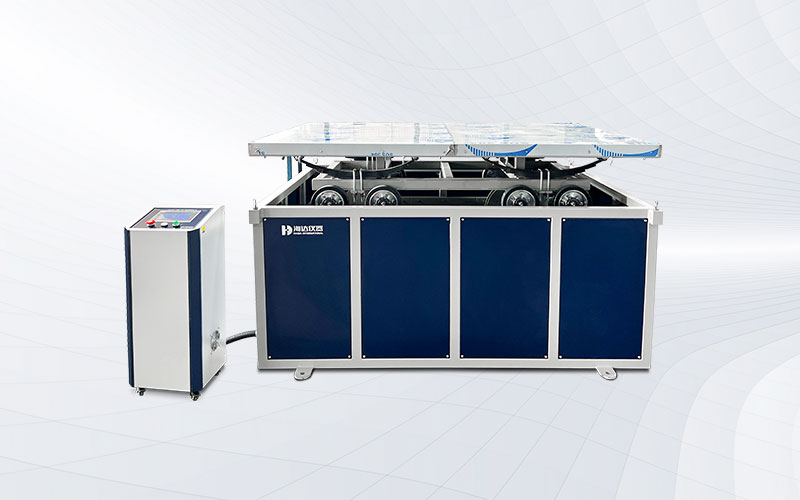

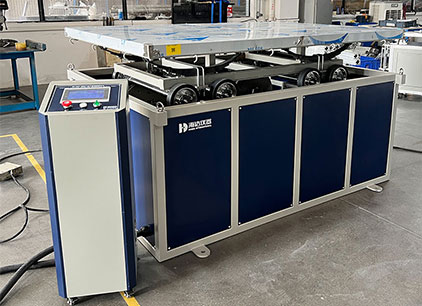

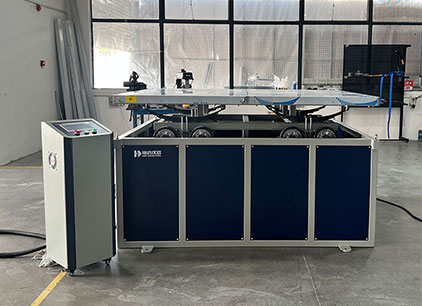

模拟三四级公路颠簸试验台

左

右

产品型号：
HD-A521-5 模拟三四级公路颠簸试验台
生产研销：
广东、昆山、湖南、福建、天津、山东、重庆、陕西、香港
产品品牌：
海达仪器
出货周期：
7~15天
咨询热线：
陈经理 13544641555（微信同号）

点击查看价格，咨询在线客服

产品性能介绍

Product detail parameters

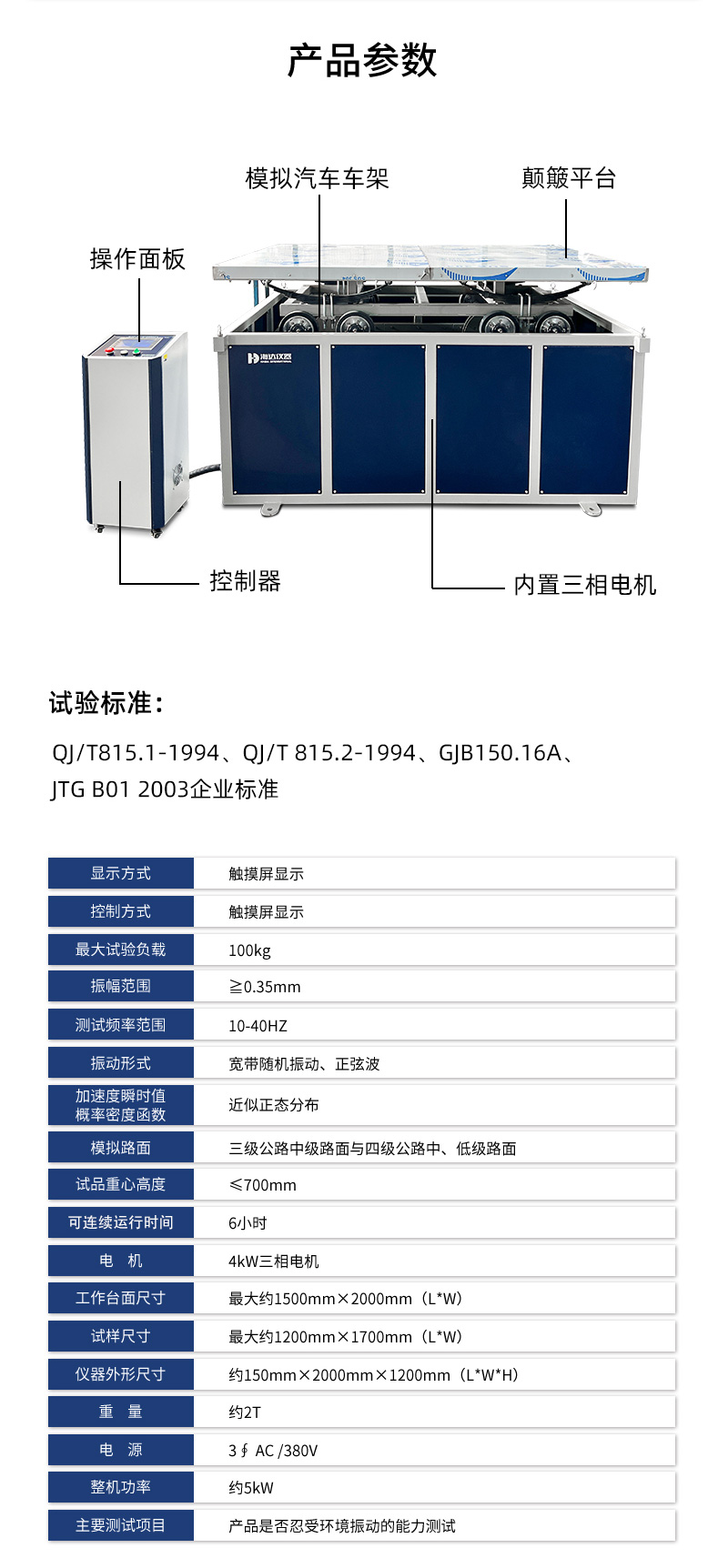

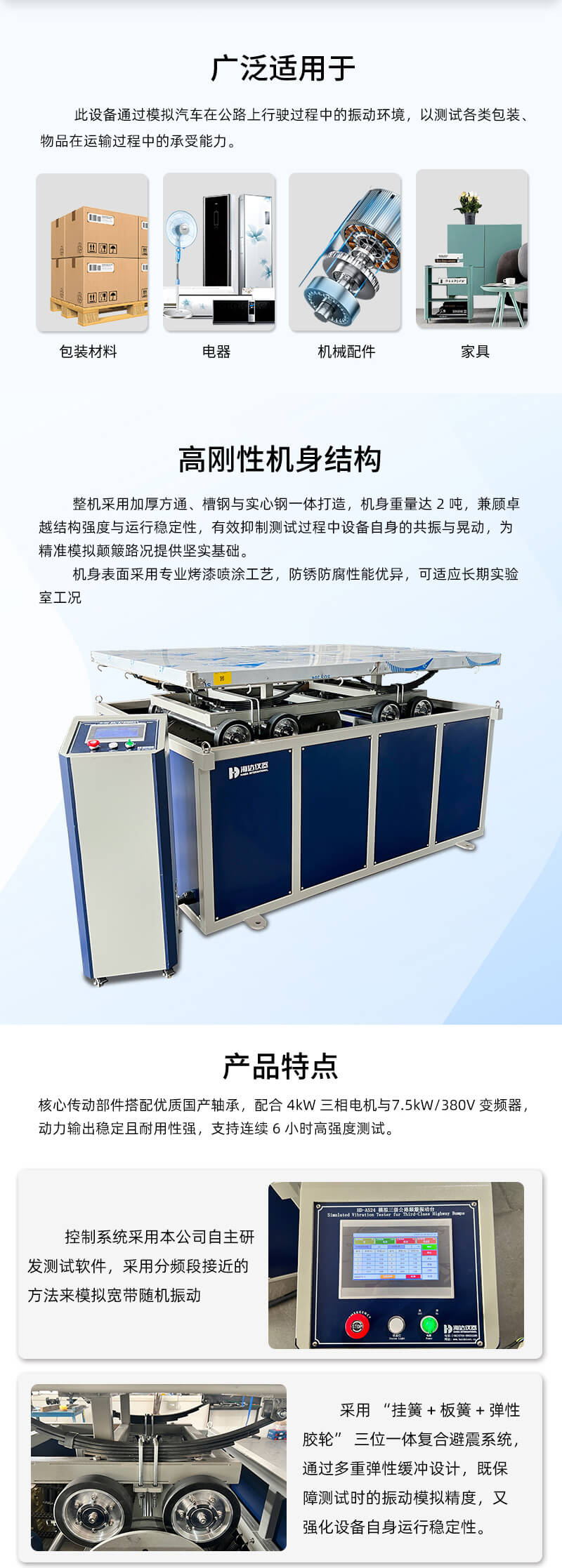

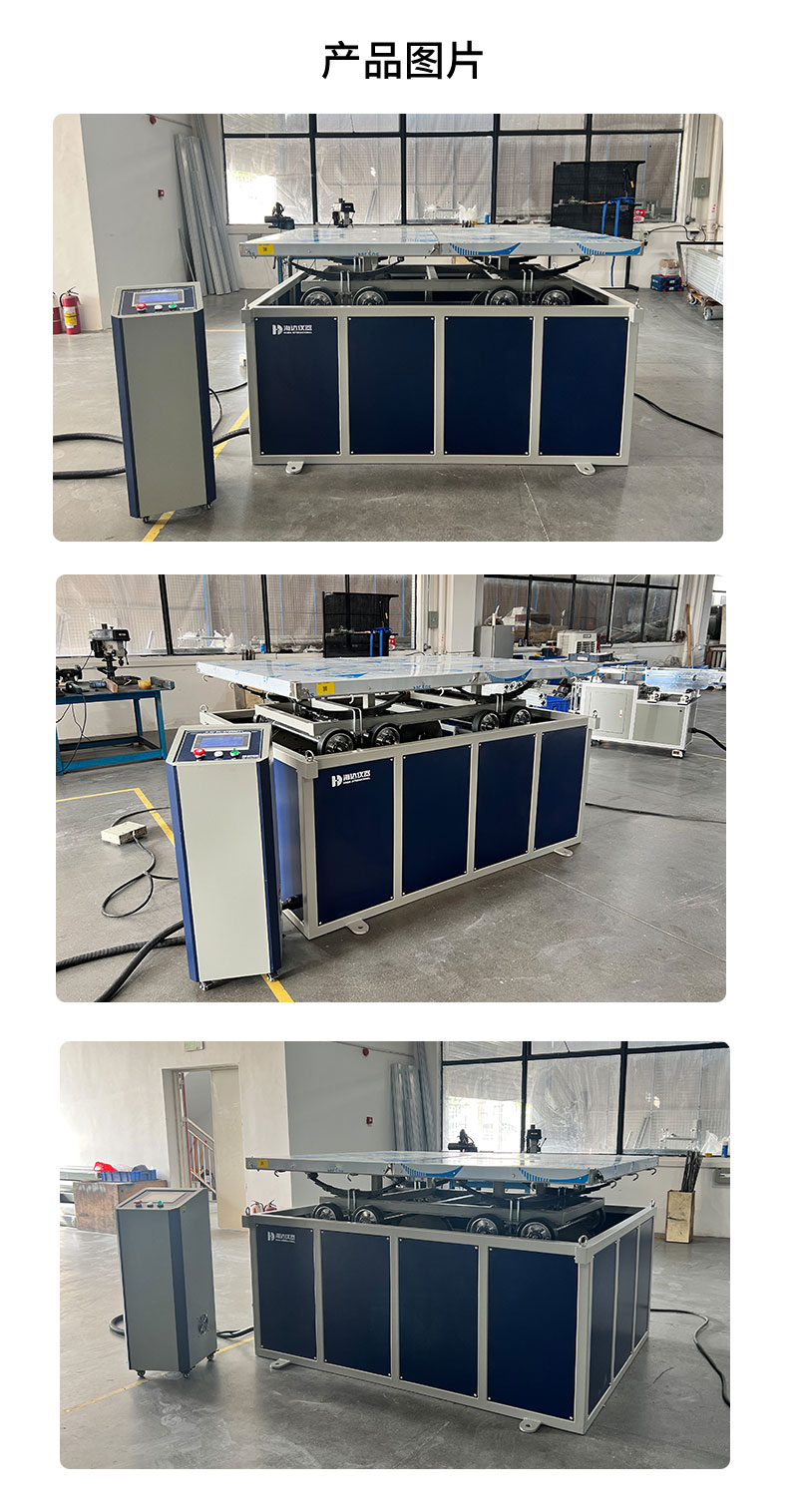

02.HD-A521-5 模拟三四级公路颠簸试验台_01 02.HD-A521-5 模拟三四级公路颠簸试验台_02 02.HD-A521-5 模拟三四级公路颠簸试验台_03 02.HD-A521-5 模拟三四级公路颠簸试验台_04

一、HD-A521-5 模拟三四级公路颠簸试验台产品功能

海达仪器HD-A521-5 模拟三四级公路颠簸试验台对特定负荷的各类物品在公路汽车运输过程中承受实际路况能力的考核，以在实验室获取实际路况对于物品的影响，从而对物品及物品的包装给予评定或确认的依据。

二、HD-A521-5 模拟三四级公路颠簸试验台主要技术参数

指标	参数
显示方式	触摸屏显示
控制方式	触摸屏控制
最大试验负载	100kg
振幅范围	≧0.35mm
测试频率范围	10-40HZ
振动形式	宽带随机振动、正弦波
加速度瞬时值概率密度函数	近似正态分布
模拟路面	三级公路中级路面与四级公路中、低级路面
试品重心高度	≤700mm
设备可连续运行时间	6小时
电机	4kW三相电机
工作台面尺寸	最大约1500mm×2000mm（L*W）
试样尺寸	最大约1200mm×1700mm（L*W）
仪器外形尺寸	约150mm×2000mm×1200mm（LWH）
重量	约2T
电源	3∮ AC /380V
整机功率	约5kW
主要测试项目	产品是否忍受环境振动的能力测试

三、HD-A521-5 模拟三四级公路颠簸试验台操作原理

模拟汽车运输试验台以机械的方式模拟汽车在公路上行驶过程中的振动环境，在实验室中将其再现。设计思想是在统计学基础上，运用概率论，随机控制理论的原则进行设计。同时由于汽车车厢上下方向的振动是宽带随机振动，用机械方式再现功率谱有困难，采用了分频段接近的思想来模拟宽带随机振动、每个分频段里包含一固有频率（汽车固有频率）的原则，并且各频段的功率满足：

δi台 = δi汽

其中δi台是运输台台面一点加速度第i频段的均方根值；

δi汽为汽车车厢上一点加速度第i频段的均方根值。

就振动量级而言，运输台与实际跑车是一致的，就时间而言，运输台与实际跑车时间等级为1∶1，即实验时与实际跑车时间相等。

运输台的振动是宽带随机振动，其技术指标应用描述随机振动的参数来叙述，不能和单一的正弦振动混淆。

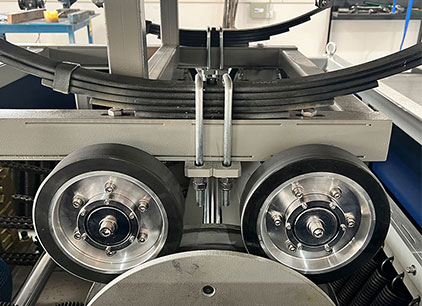

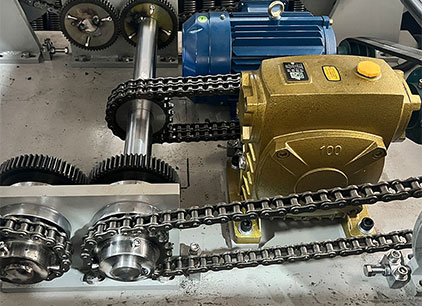

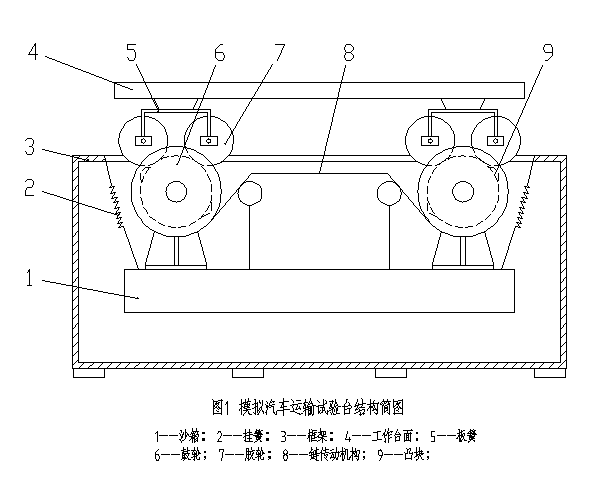

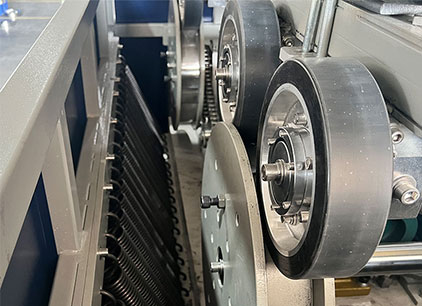

运输台的结构简图如上图所示，全部质量通过两侧挂簧吊在框架上，工作台面由四组板簧与八个胶轮弹性连接，每对胶轮座落在鼓轮上，使台面处于稳定平衡状态，鼓轮上对称装有不同的两个相隔180°的可调凸块，左右两侧鼓轮为差速，沙箱作为可调重量以改变振动系统的频率特性，驱动电机经减速器链传动机构，带动鼓轮旋转并顶起胶轮并使台面运动，凸块高度的调节靠专用工具来完成。

台面振动量级与鼓轮直径成反比，与凸块的高度、宽度成正比，其随机性由电机转数的不稳定（随机）和鼓轮上凸块之间的相位变化以及胶轮在鼓轮上撞击来保证。

四、试验标准

QJ/T815.1-1994、QJ/T 815.2-1994、GJB150.16A、JTG B01 2003企业标准

五、HD-A521-5 模拟三四级公路颠簸试验台产品特点

（一）硬件特点

1.整体采用加厚方通、槽钢和实心钢组成，使机器具有一定的稳定性；

2.机器外观采用烤漆喷涂工艺，防锈能力高、外型美观；

（二）软件特点

控制系统采用本公司自主研发测试软件，采用分频段接近的方法来模拟宽带随机振动，每个分频段里包含一个主固有频率，并满足分频段的功率谱,交流变频控制，加速因子可调节可完成所有试验参数设定、工作状态控制、数据采集及分析处理、结果显示。

六、产品出厂配置

配置	名称（单位）	明细
标准配置	文件（份）	合格证1、说明书1、保修卡*1
	警示标志（张）	警示标签*3	避免阳光直接照射*1
			感电注意*1
			严禁敲打碰撞*1
	电源线（条）	国标*1
选购	电源线（条）	英标/欧标/美标/南非等
