手机在寒冬的室外用了几分钟再回到暖气房，屏幕内部可能出现水汽；汽车电子在经过一天暴晒后突遇暴雨，控制单元可能偶发失灵；卫星部件在进入地球阴影区的瞬间，温度可在短时间内下降上百度。这些场景的共同点，是温度在极短时间内发生剧烈变化。

产品在这种骤变下出问题，根源在于热胀冷缩。不同材料的热膨胀系数不同，焊点、粘接面、镀层与基材、塑封体与引线框架之间，在温度急剧变化时会因伸缩不一致产生剪切应力。一次两次可能没事，反复作用后就会出现焊点疲劳、分层、开裂、密封失效和参数漂移。

冷热冲击试验箱（也称温度冲击试验箱）就是用来在实验室里主动制造这种极端温差的。它把样品在高温区与低温区之间快速切换，让隐患在几小时到几十小时内暴露，是产品研发验证、可靠性筛选和量产质控中效率极高的手段。

一、冷热冲击试验箱是怎么工作的？

冷热冲击试验箱的核心思路，是把高温区和低温区预先维持在设定温度，然后通过切换机构让样品在两者之间快速转移，或者让冷热气流快速导入测试区。

按照结构，主要分为两类：

- 两箱式（吊篮移动式）：由高温箱、低温箱和一个可上下移动的吊篮组成。样品放在吊篮里，通过提篮的升降在高温区与低温区之间切换，转换时间通常可以做到很短，结构相对简单。

- 三箱式（气流切换式）：由高温区、低温区和测试区三个腔体组成。样品始终放在测试区不动，通过高温阀和低温阀的开闭，把对应温区的气流导入测试区。优点是样品不受机械移动影响，适合带载测试和需要外接监测线的样品。

两种方式各有适用场景。两箱式转换更直接，适合对转换时间要求极严的试验；三箱式样品静止，便于通电监测和布置传感器，在研发验证中更常用。

二、冷热冲击和快速温变有什么不同？

这是选型时最容易混淆的一对概念。

快速温变试验，是在同一个箱体内按设定的速率连续升降温，温度是连续变化的，样品经历的是一个渐进过程，主要考察在温变过程中的结构耐受和功能稳定性。

冷热冲击试验，是让样品在两个极端温度之间瞬间切换，温度变化是阶跃式的，样品表面与内部会形成很大的温度梯度，应力更集中，破坏力更强，主要用于暴露焊接、封装、粘接等工艺缺陷。

从试验效率看，冷热冲击更严酷、更快；从与实际工况的贴合度看，如果产品实际经历的是缓慢的季节或昼夜温差，快速温变可能更贴近。很多企业的做法是先用快速温变做常规验证，再用冷热冲击做极限筛选。

三、典型应用场景

第一，半导体与电子元器件。芯片、电容、电感、连接器、继电器、晶体振荡器等，温度冲击是暴露封装开裂、键合失效、参数漂移的经典手段。

第二，PCB 与组件。印制电路板、PCBA 组件、电源模块，温度冲击可以快速暴露虚焊、孔壁断裂、层间分层等问题。

第三，汽车电子。车载控制器、传感器、车灯驱动、充电枪、BMS 等，需要承受极端气候和行驶工况下的温度骤变，主机厂普遍有专项规范。

第四，新能源电池与储能。电池模组、电芯连接件、Pack 结构件在温度冲击下的密封性和绝缘性能，是安全性评价的重要项目。

第五，军工与航空航天。机载设备、卫星部件、导弹组件，温度环境极端且切换迅速，相关试验常与振动、低气压组合进行。

第六，光电与显示。LED 封装、光学镜头、显示屏，温度冲击会暴露封装应力、脱层和密封失效。

四、必须掌握的国家标准号

- GB/T 2423.22-2012《环境试验 第2部分：试验方法 试验N：温度变化》：现行版本，2012 年 12 月发布、2013 年 6 月实施，等同采用 IEC 60068-2-14:2009。标准中包含规定转换时间的温度变化试验，是国内电子产品温度冲击与温度循环最核心的依据。

- GB/T 2423.1-2008《试验A：低温》与 GB/T 2423.2-2008《试验B：高温》：规定极端温度点的试验方法。

- GB/T 10589-2008《低温试验箱技术条件》与 GB/T 10592-2008《高低温试验箱技术条件》：设备本身的技术条件与性能要求。

- GB/T 11158-2008《高温试验箱技术条件》：高温侧设备技术要求。

- GB/T 5170 系列《电工电子产品环境试验设备检验方法》：其中温度冲击试验设备部分，是设备验收与计量校准的常用依据。

- GJB 150.5A-2009《军用装备实验室环境试验方法 第5部分：温度冲击试验》：军工项目温度冲击的主要依据，对温度范围、循环次数和转换时间有更严要求。

- GJB 150.3A-2009《第3部分：高温试验》与 GJB 150.4A-2009《第4部分：低温试验》：军标配套方法。

- GJB 360B-2009《电子及电气元件试验方法 方法107 温度冲击试验》：元器件级温度冲击的军标方法。

- GB/T 31467.3-2015《电动汽车用锂离子动力蓄电池包和系统 第3部分：安全性要求与测试方法》与 GB 38031-2020《电动汽车用动力蓄电池安全要求》：电池类产品的温度冲击与安全依据。

国际与国外常用标准：

- IEC 60068-2-14《环境试验 第2-14部分：试验N：温度变化》，GB/T 2423.22 的国际对应版本。

- MIL-STD-810H 方法 503《温度冲击》，军工与出口项目常见。

- JESD22-A104《温度循环》，半导体器件行业主流标准。

- ISO 16750-4《道路车辆 电气电子设备的环境条件和试验 第4部分：气候负荷》，汽车电子常用，对应国标 GB/T 28046.4。

- GMW 3172，通用汽车的环境可靠性规范，供应链客户常引用。

需要注意的是，转换时间的定义在军标与民标中并不一致，编制试验大纲时应明确是样品转移时间还是样品温度恢复时间，避免验收争议。

五、关键参数怎么定？

- 高温与低温极值：常见组合如 -40℃ 至 125℃、-55℃ 至 150℃，按产品使用极限加余量。

- 转换时间：温度冲击通常要求在 1 分钟以内完成切换，部分标准对两箱法和三箱法有不同规定。

- 温度恢复时间：样品放入后恢复到规定温度所需时间，是设备能力的关键指标。

- 保持时间：在每个温区的停留时间，应保证样品整体达到规定状态，而非仅表面。

- 循环次数：由标准或可靠性目标决定，从几十次到数百次不等。

- 负载与样品布置：样品重量、体积、摆放间距直接影响转换时间和温度恢复。

六、设备验收与日常使用要点

- 验收以带载为准：按实际样品重量和布置方式实测转换时间与恢复时间。

- 关注温度恢复：比转换时间更能反映设备真实能力，应在样品上布置热电偶实测。

- 检查风道与阀门：三箱式的阀门切换是否顺畅，直接决定温度稳定性。

- 定期维护制冷系统：冷凝器散热、冷媒压力、过滤器状态影响长期表现。

- 做好除霜与排水：低温区结霜过多会影响换热效率，应按规程处理。

- 数据留存：完整保存温度曲线与循环记录，便于追溯与客户审厂。

七、常见误区

误区一，只看转换时间不看恢复时间。样品真正达到规定温度才算有效，恢复时间更关键。

误区二，样品堆叠过密。遮挡气流会让内部样品的温度响应严重滞后。

误区三，把冷热冲击当成万能筛选。它主要暴露热机械类缺陷，对腐蚀、光老化等问题无能为力。

误区四，忽略样品通电监测。瞬时失效往往只在切换瞬间出现，不通电很难捕捉。

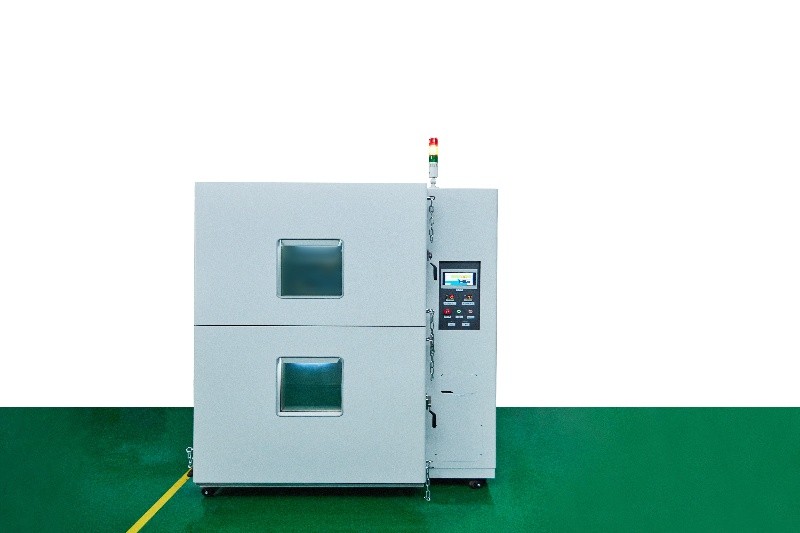

在设备选型上，建议重点关注切换机构稳定性、温度恢复能力、带载表现和温度均匀度。像海达仪器这类深耕环境可靠性设备的企业，其 HD-E703 系列冷热冲击试验箱提供两箱式与三箱式配置，便于企业按产品标准和样品特性匹配试验条件。

八、常见问题解答

Q：温度冲击和温度循环是一回事吗？ A：不完全相同。温度冲击强调极短的切换时间和剧烈温差，温度循环变化相对平缓，两者在标准中属不同试验方法。

Q：两箱式和三箱式怎么选？ A：需要极短转换时间、样品无需外接监测，可选两箱式；需要通电监测、样品不宜移动，优先三箱式。

Q：转换时间越短越好吗？ A：应以满足标准要求为准，一味追求更短会显著增加设备成本，也未必对应实际工况。

Q：试验后需要做什么检测？ A：通常包括外观检查、电性能测试、密封性检查，必要时做切片分析或扫描声显微镜检查。

九、结语

温度骤变的破坏力，藏在材料与材料之间的微小缝隙里。冷热冲击试验箱的价值，就是用可控的极端温差把这些隐患提前逼出来。理解转换时间与恢复时间的区别、分清两箱与三箱的适用边界、用对 GB/T 2423.22-2012 与 GJB 150.5A-2009 等标准号，试验结果才能真正指导设计改进和工艺优化。海达仪器在环境可靠性检测领域持续投入，为用户提供从设备选型、试验方案设计到安装培训与售后校准的完整支持，帮助企业把可靠性风险前置化解。
