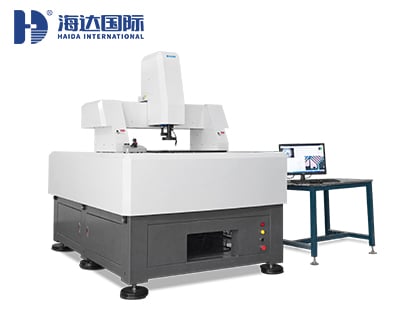

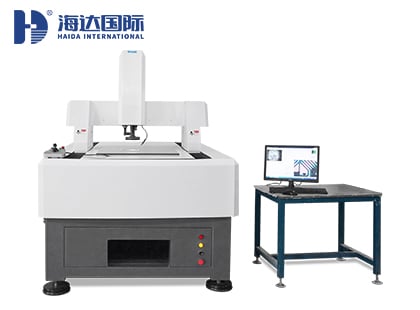

龙门式全自动影像测量仪

产品型号：
HD-U6050CNC-L
生产研销：
广东、昆山、湖南、福建、天津、山东、重庆、陕西、香港
产品品牌：
海达仪器
出货周期：
7~15天
咨询热线：
陈经理 13544641555（微信同号）

产品性能介绍

Product detail parameters

一、龙门式全自动影像测量仪产品简介

1、广泛用于航空航天、大型汽车零部件平面尺寸、科研教学、电工电子、玻璃盖板、LCP胶片、PCB线路板孔位及外形尺寸、大尺寸丝印网板、塑胶板、背光源板、大尺寸冲压件、太阳能反光板、TFT面板外型尺寸、LTPS 、OLED面板外型尺寸、32′-85′电视机面壳外形及各个孔位等尺寸精度检测。

二、龙门式全自动影像测量仪工作原理

1、龙门全自动光学影像测量仪工作原理：被测工件（置于工作台上）由LED表面光或轮廓光（在底座内）照明后，经变焦距物镜与彩色CCD摄影机罩壳内摄取被测零件影像，再通过S端子传送至计算机及显示器上，软件在显示器上产生的视频十字线为基准，对其进行瞄准测量，通过工作台带动光学尺与在X、Y方向上移动，取空间各点坐标值，由转接卡至计算机，对测量坐标值进行编程自动几何运算，完成各种数据自动测量和数据自动采集工作。

三、龙门式全自动影像测量仪技术参数

1、行程：600x500mm
2、测量精度：X、Y向：（3+L/200）um，Z向：（5+L/200）um
3、重复精度：3um
4、光学放大倍率0.7-4.5倍，影像放大倍率34-156倍
5、山东济南青“00”级大理石立柱及底座。
6、迈特自动变倍镜头
7、3环8区LED光源，亮度可调。
8、英国雷尼绍1um光栅尺。
9、美国TEO1/3"彩色相机
10、台湾高精密研磨级滚珠丝杆和高精密直线导轨传动
11、日本松下电机
