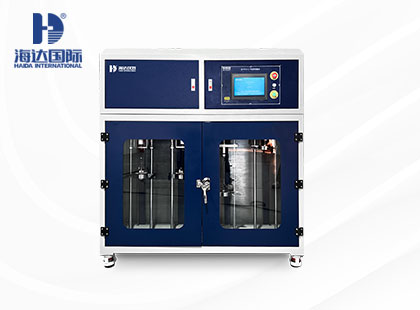

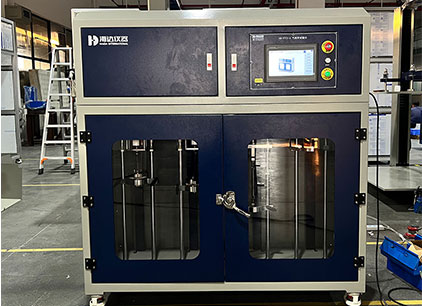

气动杆试验仪

左

右

产品型号：
HD-F773-4
生产研销：
广东、昆山、湖南、福建、天津、山东、重庆、陕西、香港
产品品牌：
海达仪器
出货周期：
7~15天
咨询热线：
陈经理 13544641555（微信同号）

点击查看价格，咨询在线客服

产品性能介绍

Product detail parameters

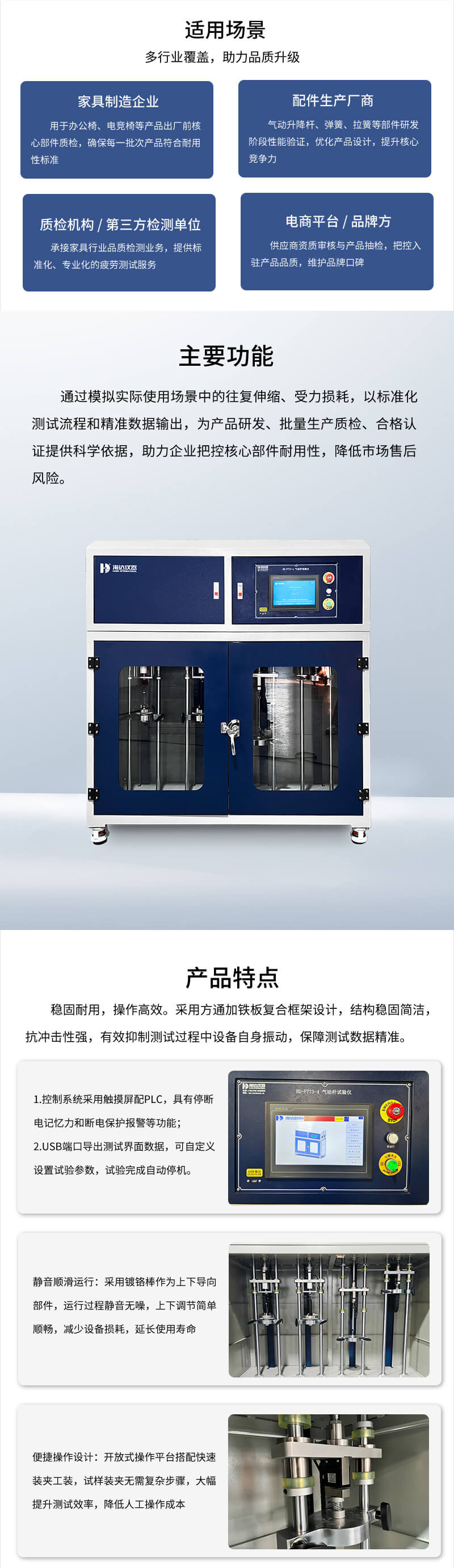

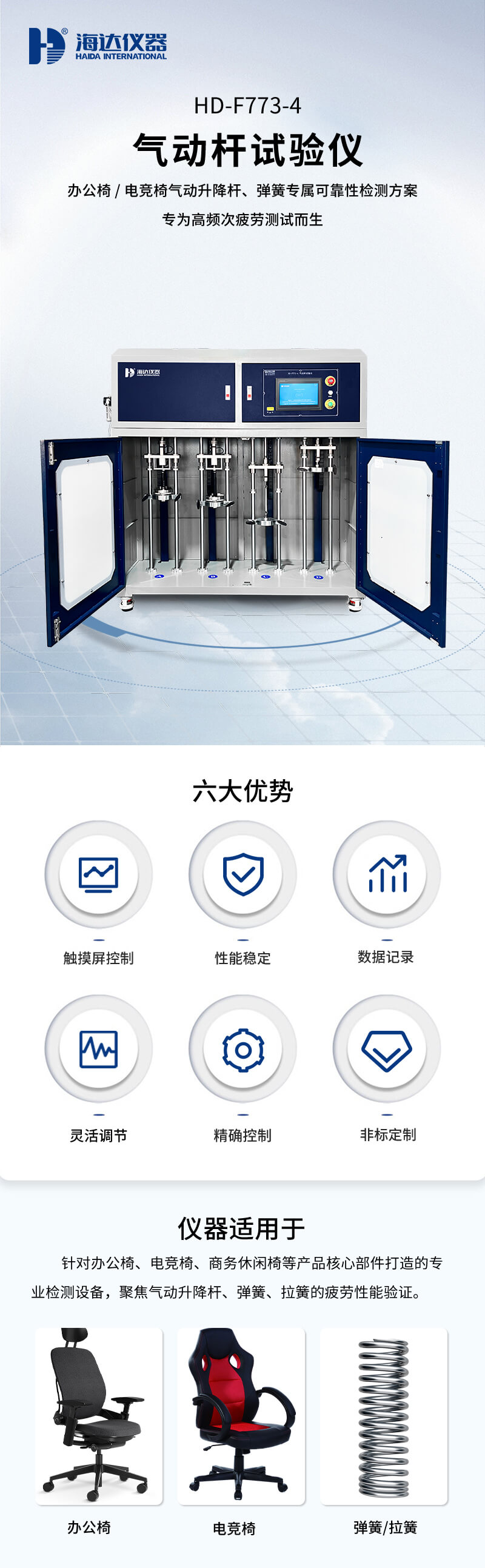

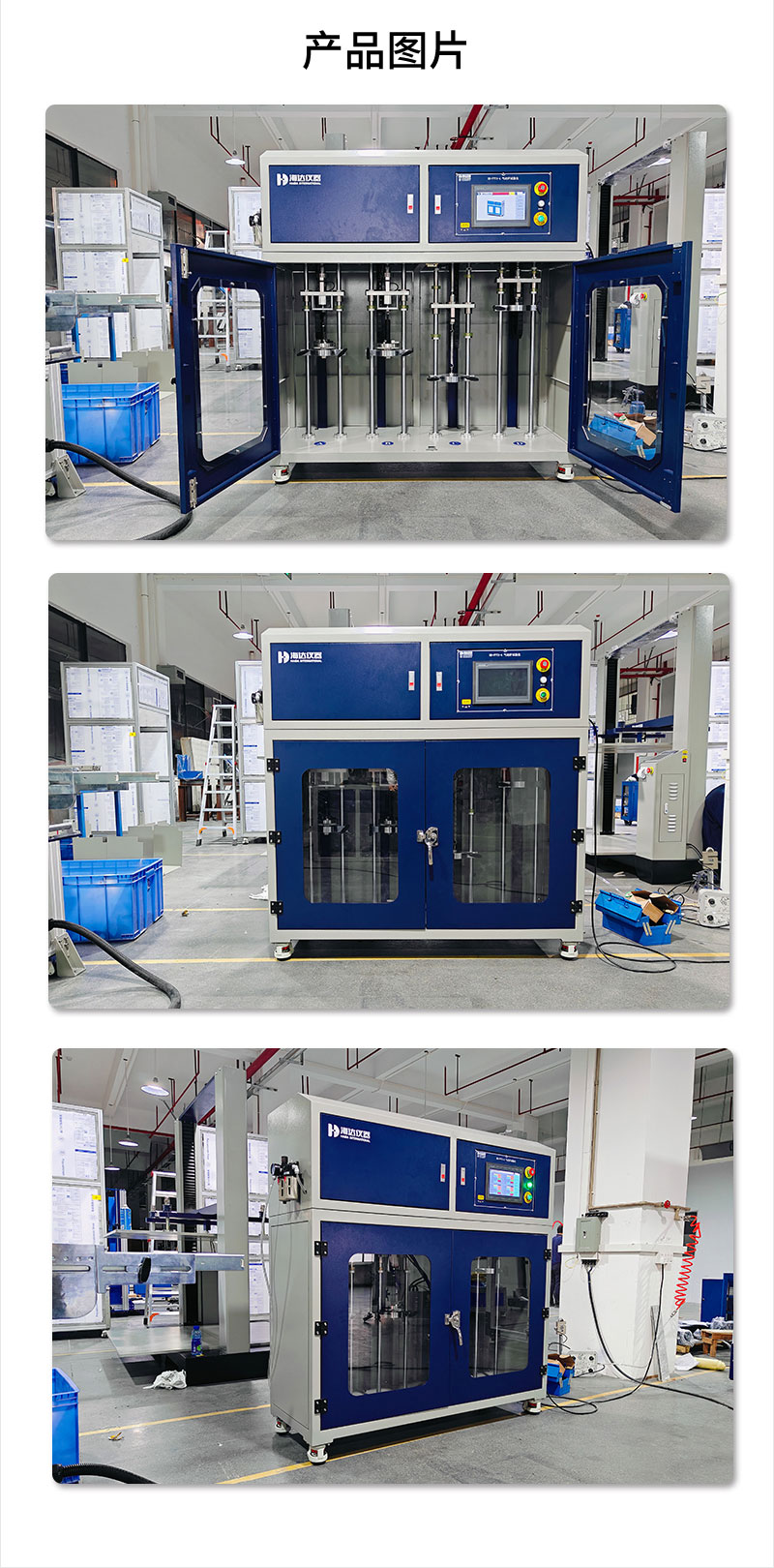

2.HD-F773-4 气动杆试验仪_01 2.HD-F773-4 气动杆试验仪_02 2.HD-F773-4 气动杆试验仪_03 2.HD-F773-4 气动杆试验仪_04

一、HD-F773-4 气动杆试验仪产品功能

海达仪器HD-F773-4 气动杆试验仪，适用于办公椅、电竞椅、商务休闲椅等产品的气动升降杆、弹簧、拉簧的疲劳试验；设定一定的测试条件，以一定的频率进行疲劳试验（40000次）。

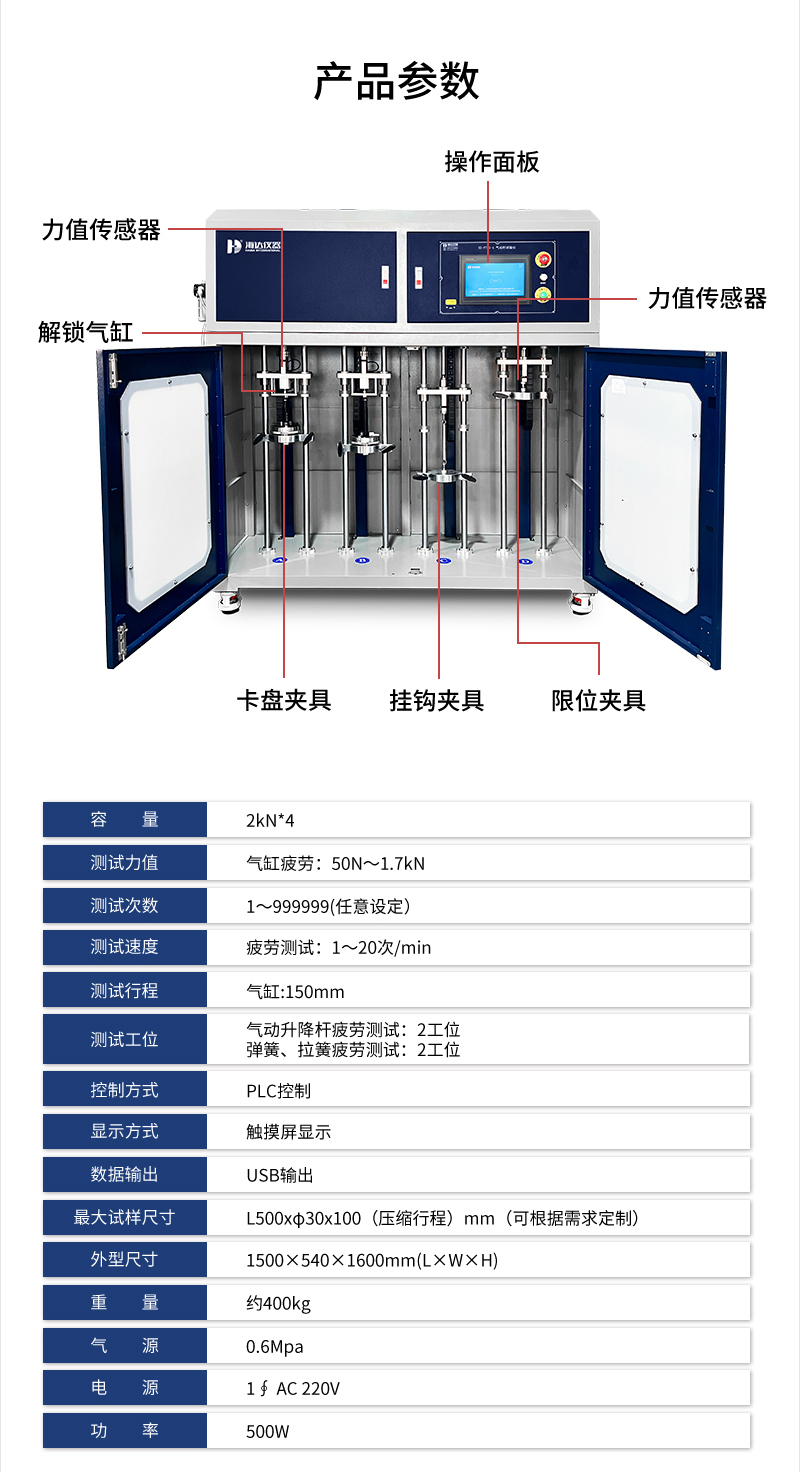

二、HD-F773-4 气动杆试验仪主要技术参数

指标	参数
容量	2kN*4
测试力值	气缸疲劳：50N～1.7kN
测试次数	1～999999(任意设定）
测试速度	疲劳测试：1～20次/min
测试行程	气缸:150mm

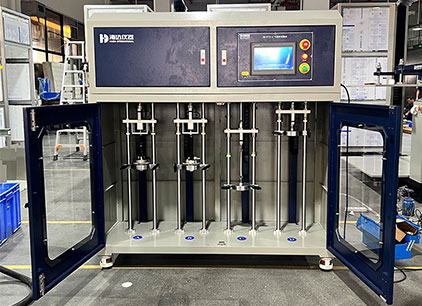

测试工位	气动升降杆疲劳测试：2工位
测试工位	弹簧、拉簧疲劳测试：2工位
控制方式	PLC控制
显示方式	触摸屏显示
数据输出	USB输出
最大试样尺寸	L500xφ30x100（压缩行程）mm（可根据需求定制）
外型尺寸	1500×540×1600mm(L×W×H)
重量	约400kg
气源	0.6Mpa
电源	1∮ AC 220V
功率	500W

三、HD-F773-4 气动杆试验仪操作原理

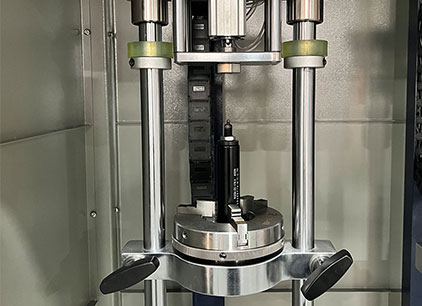

海达仪器HD-F773-4 气动杆试验仪，将经过高低温储存试验的气动升降杆装夹于试验机上，以8～12次/min的速度进行疲劳试验，并实时监控力值；循环到设定次数后试验完成；使用气缸动作模拟气动升降杆样品的伸缩动作，循环4000次，检视测试后的试样状态。通过解锁气缸与力值传感器的闭环配合，可实现平均伸展速度的采集，两工位均有力值传感器，均可实时显示受到的力值大小。

将弹簧、拉簧装夹于试验机上，以自设定的速度进行疲劳试验，并实时监控力值；循环到设定次数后试验完成，两工位均有力值传感器，均可实时显示受到的力值大小。

四、HD-F773-4 气动杆试验仪试验标准

客户定制的疲劳测试

五、HD-F773-4 气动杆试验仪产品特点

（一）硬件特点

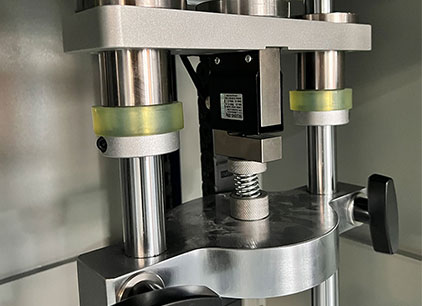

1.本测试仪采用方通加铁板结合框架，稳固简洁；

2.采用开放式操作平台设计，上下工装采用快速装夹方式，方便高效；

3.采用镀铬棒做上下导向，静音顺滑；上下调节简单、顺畅。

（二）软件特点

1.控制系统采用触摸屏配PLC，具有停断电记忆力和断电保护报警等功能；

2.采用气缸驱动压头，推力有保障，稳定可靠；

3.本机可通过USB端口导出测试界面数据，可自定义设置试验参数，试验完成自动停机。

六、HD-F773-4 气动杆试验仪产品出厂配置

配置	名称（单位）	明细
标准配置	文件（份）	合格证1、说明书1、保修卡*1
	警示标签（张）	警示贴*3
	电源线（条）	国标*1
选购	夹具（套）	根据客户试样定制固定夹具
	电源线（条）	英标/欧标/美标/南非等
	空压机（台）	建议3P以上*1
