一、床垫贴合度综合分析仪产品功能

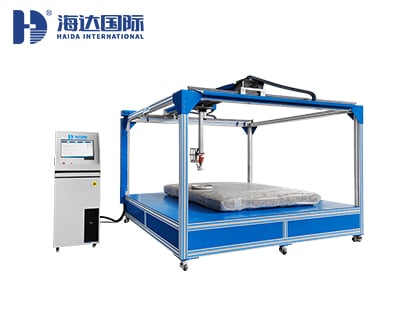

海达仪器HD-F701床垫贴合度综合分析仪，用于对家庭、酒店、旅馆、饭店等场合使用的弹簧软床垫和发泡型床垫进行出厂成品检测，对床垫硬度和滞后损失率及贴合度进行测试，测试完成后根据测试评定试样的等级。

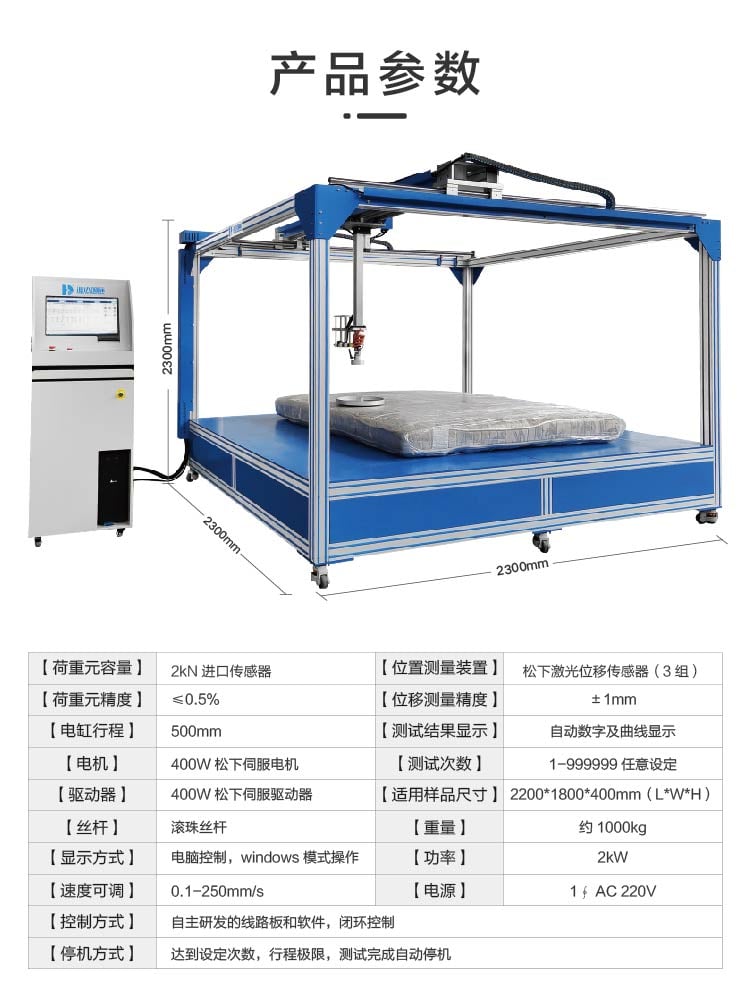

二、床垫贴合度综合分析仪主要技术参数

三、床垫贴合度综合分析仪 操作原理

测试要求：

1. 测试样品尺寸输入系统，需区别双人床或单人床的加载位置点；

2. 2.按照已设置测试点的位置，自动跑位原点后按测试步骤测试，3.测试完成后，自动回位原点。

测试结果：

1.T-SZFA 2003.1-2019 床垫试样的硬度等级、床垫表层硬度、芯层硬度、底层硬度、总硬度、滞后损失率；

2.T-SZFA 2003.2-2019 贴合度测试的结果和级别，包括 T、T1、T2、T3。

 四、床垫贴合度综合分析仪 试验标准

T-SZFA 2003.1-2019《床垫人体工程学评价 床垫硬度分级与分布测试评价方法》之

6.1 方法 A——床垫硬度等级的测定

6.2 方法 B——床垫各层硬度的测定

附录B

T-SZFA 2003.2-2019《床垫人体工程学评价 床垫贴合度定量与评价方法》

6.试验步骤  床垫贴合度测试的结果和等级

QBT 1952.2-2011软体家具 弹簧软床垫

QBT 4839-2015 软体家具发泡型床垫

 五、床垫贴合度综合分析仪 产品特点

1.海达仪器HD-F701床垫贴合度综合分析仪滑动导轨采用方形高强度高精度滑轨，用于测试机构双轴移动；

2.配置一套垂直测试机构，采用电缸驱动，动力采用伺服电机，确保测试数据的准确性、可靠性；

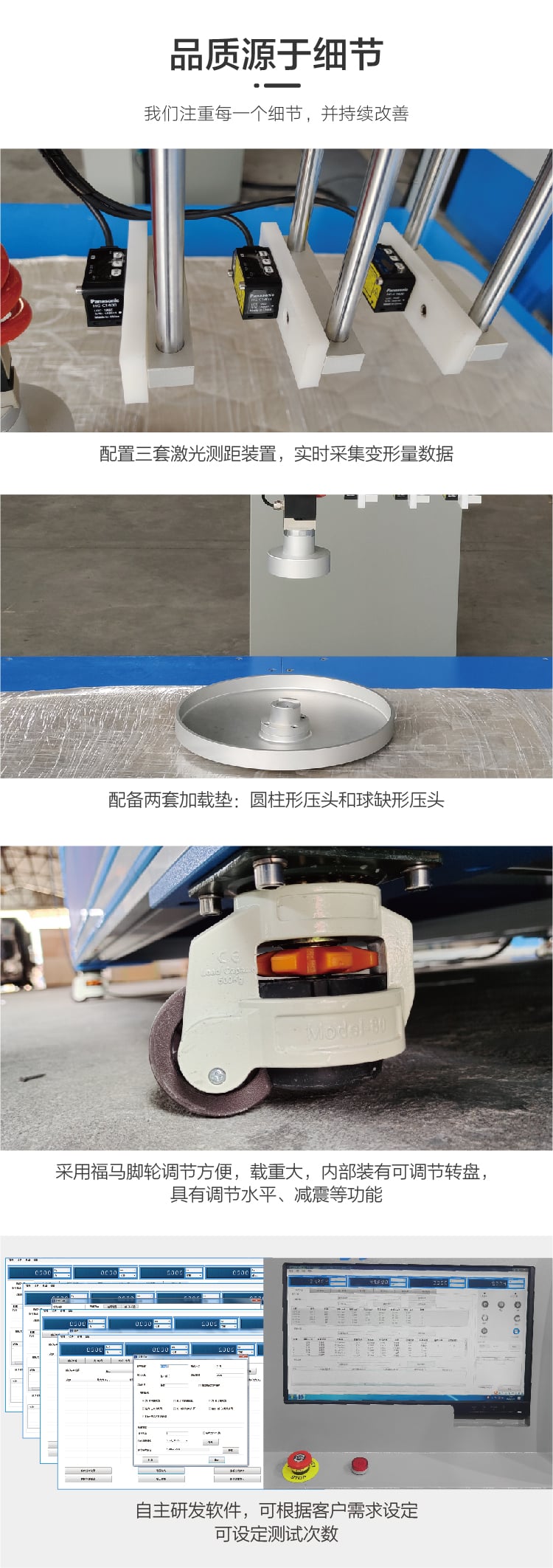

3.配置三套激光测距装置，实时采集变形量数据；

4.配备两套加载垫：圆柱形压头和球缺形压头；

5.加载装置采用全导轨导向移动，操作简单、加载点精准，能够自动化运行，直至试验结束或试样损坏；

6.仪器保护系统

行程限位——限定仪器测试机构的行程范围；

断电保护——断电时瞬间保存当前测试数据，待下次供电时，可查看上次测试数据，或继续测试；

力值限定——限定仪器最大出力，试样受力超出时仪器自动报警停机；

超时保护——限定每次测试时限，超出异常；

7.底座采用优质碳钢材料，无需打孔固定于地面，组合框架采用高强度铝合金型材，充分保证仪器运作时的稳定性；
